| 型号分段 | 含义 | 数值说明 |
|---|---|---|
| PW | 板式宽褶焊烟 / 粉尘滤芯系列（Plate Wide Pleat） | 标准工业除尘滤芯系列 |
| NS | 尼的曼标准款滤材（Nederman Standard） | 适配常规焊烟工况 |
| 95 | 滤芯宽度（mm） | 标准宽褶宽度：95 mm |
| 12 | 滤芯长度（dm，即 1200 mm） | 有效过滤长度：1200 mm |
| 4 | 褶数 | 4 道宽褶（宽褶设计，过滤面积同比提升，压差更低） |
| W3 | 滤材类型（可选） | PTFE 浸渍（Non-Stick）纺粘聚酯，抗粘防油，适配焊烟工况 |
| ArtNo | 原厂物料号 | 12373270（4 支装，12373270 为型号编号） |

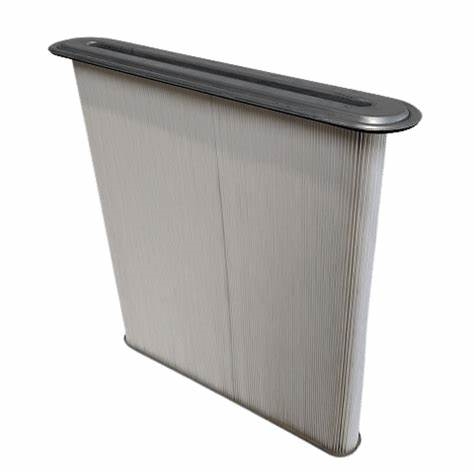

外形尺寸：宽 95 mm × 长 1200 mm × 厚度（褶高）约80 mm（4 褶宽褶结构）
过滤面积：12 m²（130 ft²）（标准值，适配宽褶设计的滤材展开面积）
安装接口：板式宽褶标准接口，适配尼的曼 FilterMax 系列、FilterBox 系列焊烟净化器 / 除尘系统，快拆免工具安装
| 参数项 | 规格值 | 关键说明（焊烟工况适配） |
|---|---|---|
| 滤材材质 | 纺粘聚酯（PET）+ PTFE 浸渍（W3 Non-Stick）（抗粘防油）；可选 ePTFE 覆膜、纳米纤维、防静电升级 | PTFE 浸渍款适合焊烟粘性油雾，防止滤材糊堵，清灰效率提升 30% |
| 过滤精度 | 标准：0.5 μm（效率 99%）；升级：0.3 μm（纳米纤维，效率≥99.9%）/ 0.1 μm（ePTFE 覆膜，效率≥99.99%） | 满足焊接烟尘（0.1–1 μm 核心粒径）高效拦截，符合职业健康标准 |
| 过滤效率 | 99%@0.5 μm（W3 标配款，数据）；EN779 M6/MERV 13 级以上（升级款） | 满足焊烟排放达标（GBZ 2.1-2019） |
| 初始压差 | ≤100 Pa（洁净状态，风速 1.0 m/min） | 低阻力，降低风机能耗 |
| 工作压差 | 2500 Pa（建议反吹启动阈值：1800–2000 Pa；更换阈值：2500 Pa） | 防止滤材过载损坏 |
| 容尘量 | 约1.2 kg（适配 12 m² 过滤面积，焊烟工况实测值） | 长寿命，减少更换频次 |
工作温度：标准款 -20℃~120℃（短时峰值 140℃，不超过 30 分钟）；耐高温款可至 150℃
工作湿度：0–90% RH（无凝结，凝结会降低滤材性能）
适用介质：焊接烟尘（碳钢、不锈钢、铝、铜等金属烟尘）、切割粉尘、磨削粉尘、细至中等粉尘浓度（<15 g/m³，高浓度建议降风速）
清灰方式：适配脉冲反吹清灰（在线清灰，不影响设备运行）；反吹压力 0.4–0.6 MPa，反吹时间 0.1–0.15 s，反吹间隔 60–90 s（标准风速）
计算公式：单支额定风量（m³/h）= 过滤面积（m²）× 过滤风速（m/min）× 60
分级推荐（12 m² 过滤面积，PW NS-95-12-4 滤芯）：
| 工况 | 推荐风速 | 单支额定风量 | 适用场景 |
|---|---|---|---|
| 低浓度焊烟（<5 g/m³，如手工焊、TIG 焊） | 1.0–1.2 m/min | 720–864 m³/h（12×1.0×60=720；12×1.2×60=864） | 移动式焊烟净化器、小型焊烟工作站 |
| 中浓度焊烟（5–15 g/m³，如 MIG 焊、批量焊接） | 0.8–1.0 m/min | 576–720 m³/h（12×0.8×60=576） | 中型除尘系统、多工位焊接车间 |
| 高浓度 / 长寿命需求（>15 g/m³，如喷砂 + 焊接、重型焊接） | 0.6–0.8 m/min | 432–576 m³/h | 大型除尘机组、连续运行工况 |
| 通用选型（平衡效率与寿命） | 1.0 m/min | 720 m³/h（单支额定风量，值） | 大多数焊接工况，直接用于设备匹配 |
滤材选型：常规焊烟选 W3 PTFE 浸渍款（抗粘防油）；高静电风险（不锈钢焊烟）选防静电款（表面电阻≤10⁸ Ω）；高精度排放选 ePTFE 覆膜或纳米纤维款
风量匹配：按设备总风量 ÷ 单支额定风量（720 m³/h，通用值）= 所需滤芯数量，预留 10%–15% 余量（防止风机过载与滤材寿命缩短）
压差控制：初始压差≤100 Pa；正常工作压差≤2000 Pa；反吹启动阈值 1800–2000 Pa；更换压差 2500 Pa（压差过高会导致风量下降、能耗增加）
温度注意：焊烟温度 > 120℃时，需选耐高温滤材（耐温 150℃）；避免滤材在高温下老化，影响过滤效率与寿命
安装与清灰：适配尼的曼板式宽褶快拆接口，免工具安装；脉冲反吹系统需定期检查，确保反吹压力与频率正常，防止滤材糊堵
误区：追求过高风速以减少滤芯数量 → 纠正：风速 > 1.2 m/min 会导致滤材寿命缩短 50% 以上，长期综合成本更高（尤其焊烟粘性工况）
误区：忽略滤材 PTFE 浸渍 / 覆膜处理 → 纠正：焊烟含粘性油雾，普通聚酯滤材易糊堵，清灰困难，必须选 PTFE 浸渍或覆膜款
误区：不考虑粉尘浓度直接按风量选型 → 纠正：高浓度粉尘（>15 g/m³）必须降低风速至 0.6–0.8 m/min，否则滤材会快速失效
